What’s New: Simcenter 3D 2506
In dit artikel lichten we de nieuwe functies en verbeteringen toe die geïntroduceerd zijn in Simcenter 3D 2506, ontworpen om modelleren en simuleren sneller, krachtiger en gebruiksvriendelijker te maken.
In dit artikel lichten we de nieuwe functies en verbeteringen toe die geïntroduceerd zijn in Simcenter 3D 2506, ontworpen om modelleren en simuleren sneller, krachtiger en gebruiksvriendelijker te maken.

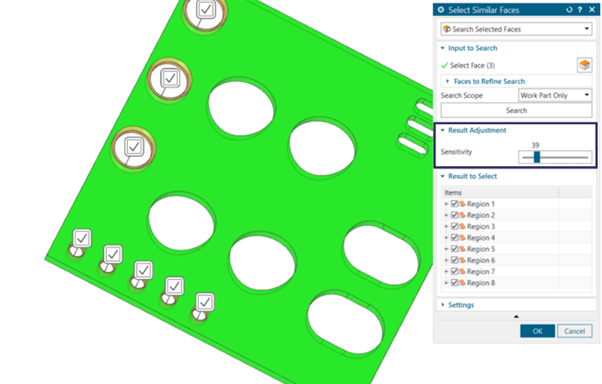

Het selecteren van één vlak of rand maakt het nu mogelijk om snel vergelijkbare vlakken/randen in je geometrie te selecteren, wat de benodigde tijd voor selectie aanzienlijk verkort. De gevoeligheid van deze selectie is aan te passen, en laat je bepalen hoe strikt de overeenkomstcontroles moeten zijn.
De nieuwe versie bevat diverse verbeteringen voor de 2D-meshers.

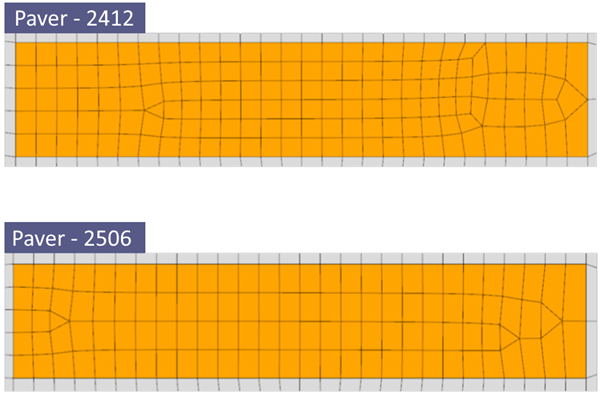

Paver-verbeteringen
De paver-meshmethode is verbeterd om een meer gestructureerde mesh te genereren op smalle, vierzijdige vlakken.

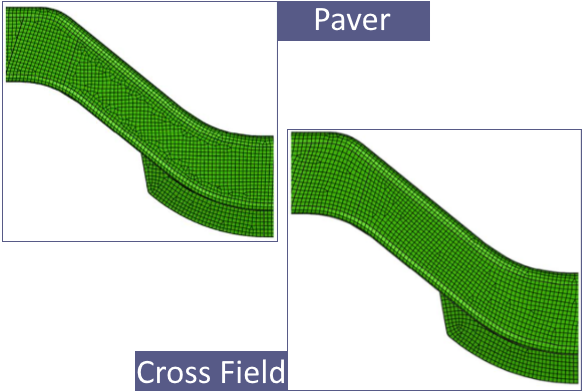

Een nieuwe meshmethode is toegevoegd: de cross field-methode. Deze creëert een gestructureerde mesh die voornamelijk uit vierhoekige elementen bestaat, met een optimale stroom door de mesh. Eventuele driehoekige elementen worden gelijkmatig verdeeld over het resultaat.

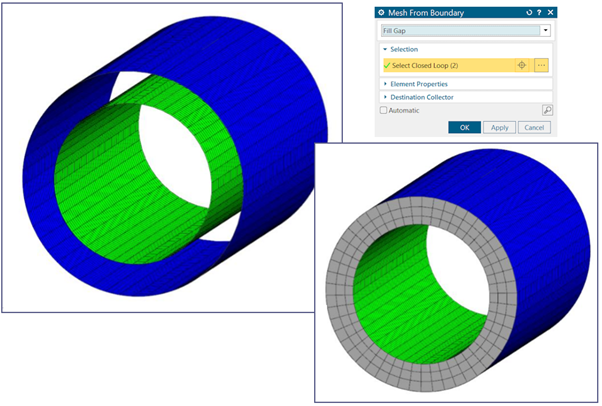

In eerdere versies was het nodig om meerdere stappen te gebruiken om een “mesh from boundary” te maken die uit meerdere gesloten lussen bestond. In versie 2506 is een nieuwe methode toegevoegd aan de mesh from boundary-functie, waarmee de gaten tussen gesloten lussen in één stap worden opgevuld.

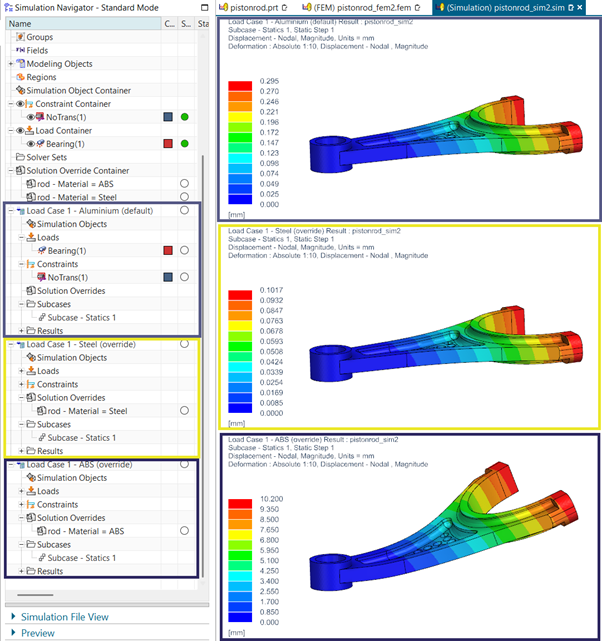

Binnen je simulatiebestand kun je attributen uit het FEM-bestand overschrijven. In versie 2506 kun je deze overschrijvingen nu specifiek per oplossing instellen. Dit zorgt ervoor dat elke oplossing altijd met de juiste overschrijving wordt uitgevoerd. Dit is bijvoorbeeld erg handig om verschillende materialen per oplossing te gebruiken.
